Revisão

Esta tabela foi feita por mim

Energia Consumida

Neste post vamos aprender uma nova grandeza física relacionada com a electricidade.
Já alguma vez pensaste na grandeza física que aparece no contador da luz em tua casa?

Pois bem, é isso que vou explicar hoje. A energia produzida ou consumida é a grandeza física que se relaciona com a quantidade de energia eléctrica que se produziu ou consumiu. É representada pela letra E e no SI a sua unidade é o Joule ou J. A sua unidade prática é o killowat.hora representado por Kw.h. Dá-se através da expressão E=P*t ou seja pela expressão E=U*I*t

Potência eletríca

Neste post vamos aprender o mais uma grandeza física relacionada com a eletricidade.

A potência eléctrica é uma grandeza física que mede a energia que um transformador utiliza por um certo período de tempo representa-se com a letra P a sua unidade no SI é o Watt que se representa pela letra W. Apesar do watt ser a unidade no SI, esta, no dia-a-dia não é muito útil logo a unidade pratica é o kW. Esta grandeza é medida com um wattímetro.

Pode dar-se também utilizando estas expressões:
P=U*I ou P=E/t,  sendo U a d.d.p, I a intensidade de corrente e E a energia eléctrica.

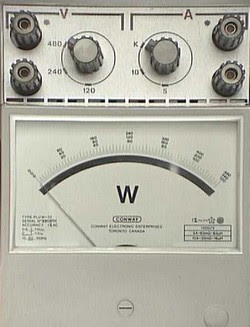

Wattímetro analógico

Resistência

Neste post vamos aprender uma nova grandeza física relacionada com a eletricidade.

A resistência é uma grandeza física representada pela letra R que se mede em ohm que se representam pela letra grega  Ω.
Esta grandeza pode ser medida com um ohmimetros  fora do circuito mas também pode ser medida num circuito eléctrico utilizando a expressão:

R=U/I, sendo U a diferença de potencial e I a intensidade de corrente.

Lei de Ohm

A Lei de Ohm, assim designada em homenagem ao seu formulador, o físico alemão Georg Simon Ohm, a razão entre a d.d.p  e a intensidede de corrente elétrica é constante.

Condutores ohmicos

Os condutores ohmicos são os condutores eletricos que respeitam a lei de ohm

Grafico de um condutor ohmico U é sempre proporcional a I.

Circuitos em paralelo ou em série?

Neste post vamos ver as diferenças entre um em paralelo ou em série,e ver como fica a d.d.p de cada um e a intensidade de corrente.

Circuitos em série

Um circuito em série é quando os receptores se ligam um a seguir ao outro e a apenas uma ramificação na corrente eléctrica.
Neste tipo de circuitos ao se desligar um recetor todos se desligam.

A d.d.p nos circuitos em série é igual à soma das d.d.p´s de cada recetor: Usérie=U1+U2
A intensidade de corrente é igual em todos os recetores.

Circuitos em paralelo

Um circuito em paralelo é quando os recetores são instalados em ramificações diferentes é há mais de um caminho para a corrente eléctrica.

A diferença de potencial é igual em todos os recetores.
Mas a intensidade de corrente é igual à soma da das intesidades de corrente de todos os recetores.

Conclusão

ver apenas os resultados ignorar a conversa

Intensidade de Corrente

Neste post vamos aprender o que é a intensidade de corrente e como se mede.

A intensidade de corrente é a grandeza física que mede o nº de cargas eléctricas que passa numa secção por segundo, esta grandeza mede-se em Amperes que se representam pela letra A esta grandeza representa-se pela letra I.

Como é que se mede a intensidade de corrente?

A intensidade de corrente é medida com um amperímetro, e é montado num circuito eléctrico sempre em série.

Diferença de Potencial

Neste post vamos aprender o que é a diferença de potencial, como se mede e em que unidade. Prontos? Vamos...
 A diferença de potencial é uma grandeza física relacionada com a electricidade, mas directamente com a fonte de energia de um circuito. Quanto maior for a d.d.p maior será a energia fornecida a um circuito.
A diferença de potencial é representada através da letra U e no Sistema Internacional a sua unidade de medida e o volt representado pela letra V.

exemplos de pilhas com diferenças de potencial diferentes

Como se mede a d.d.p?

A d.d.p é medida com um voltímetro que se instala em paralelo num circuito eléctrico.

Voltímetro analógico

Voltímetro digital

Representação num circuito eléctrico
